A escolha do tipo de fundação deriva de diversos fatores: as características do solo, sua capacidade de suporte, presença ou não de nível d’água, topografia final do local de implantação da obra, tipo de construção, carga resultante no solo, acessos para execução da fundação, construções vizinhas, prazos e custos.
As estacas estaca pré-moldadas ou pré-fabricada de concreto, conforme a norma de fundações vigente, são segmentos de concreto pré-moldado ou pré-fabricados e introduzidos no terreno por golpes de martelo de gravidade, de explosão, hidráulico ou martelo vibratório, não promovendo retirada do solo.
No Brasil, uma das primeiras utilizações de pré moldados como fundação data de 1926 na obra do hipódromo no Rio de Janeiro realizado por uma empresa construtora dinamarquesa.
Elas podem ser constituídas por um único elemento estrutural (madeira, aço, concreto armado ou protendido) ou pela associação de dois desses elementos (e não mais do que dois), quando será denominada “estaca mista”. Contudo, o concreto é um dos que melhor se presta à confecção de estacas e, em particular das pré-moldadas, pelo controle da qualidade que se pode exercer tanto na confecção quanto na cravação

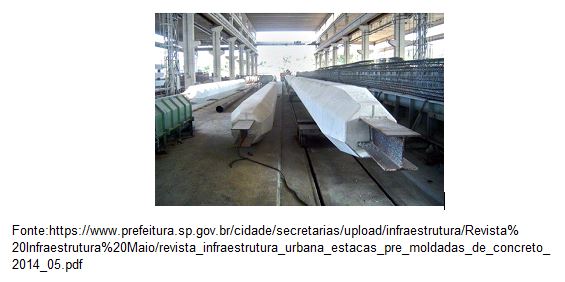

A estaca pré-moldada em concreto é moldada geralmente em usinas especializadas e depois é transportada para a obra, onde acontecerá a sua cravação no solo. Dessa forma, é possível garantir maior qualidade para a resistência e durabilidade do concreto, pois os agentes agressivos encontrados no solo não terão ação na pega e cura do concreto, diferentemente do que ocorre para as estacas escavadas que são executadas in loco.

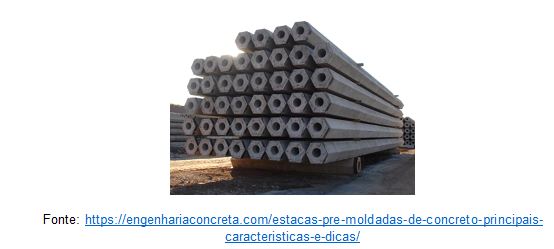

As estacas pré-moldadas também podem ter seção maciça ou vazada. A seção vazada proporciona uma peça estrutural mais leve, o que colabora com o transporte, movimentação e cravação.

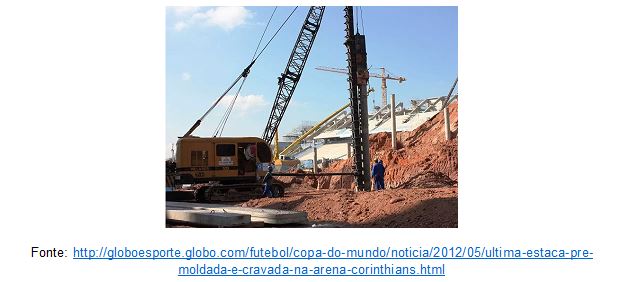

A cravação das estacas pode ser feita por percussão, prensagem ou vibração. A escolha do equipamento deve ser feita de acordo com o tipo, dimensão da estaca, características do solo, condições de vizinhança, características do projeto e peculiaridades do local. Em terrenos resistentes, a cravação de estacas pode ser auxiliada com jato d’água ou através de perfurações
As principais vantagens de uma fundação com este tipo de estaca são:
- ? Alta qualidade dos elementos de fundação
- ? Boa execução em solos moles e com lençol freático próximo ao nível do solo
- ? Contribui com uma obra mais limpa e um canteiro mais organizado
- ? Custo baixo quando comparado a outros tipos de estaca
Desvantagens do uso da estaca pré-moldada de concreto:
- ? Produtividade baixa quando comparada a outros tipos de estacas
- ? Produz muita vibração e ruídos conforme o tipo de equipamento utilizado para cravação; por isso deve ser realizada vistoria prévia das construções vizinhas com laudo técnico
- ? As estacas podem quebrar durante a cravação, quando encontram uma camada de solo muito resistente, matacões ou rocha
Sua armação deve ser dimensionada e solicitada ao fabricante que coloque a taxa de aço de acordo com os esforços de sua obra. As dimensões das seções variam de 15 cm a 70 cm, com comprimentos das peças variando até 12m. Para estacas com maiores profundidades devem ser realizadas emendas que podem ser através de solda, luvas soldadas ou luvas de simples encaixe, desde que a seção emendada possa resistir a todas as solicitações que a estaca estará submetida.
Ao utilizar estacas pré moldadas deve-se ter cuidado quanto ao posicionamento e prumo da estaca. A estaca deve ser posicionada acima do ponto de cravação e verificado o alinhamento com este ponto. Além disso, o equipamento e estaca devem estar perfeitamente aprumados. Para controle da cravação, a estaca deve ser marcada de metro em metro. Assim é possível registrar quantos golpes foram necessários para cravação de cada metro da estaca e a profundidade já penetrada
Outro cuidado importante é quanto à nega. A nega é um método simples de aferição da capacidade de carga da estaca, quando a mesma já atingiu a profundidade indicada em projeto. A nega consiste no deslocamento da estaca durante três séries de dez golpes cada para cravação da estaca.
Com relação aos métodos de cálculo, os métodos semi-empíricos, baseados em ensaios in situ, são os mais utilizados.

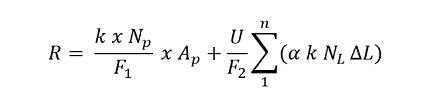

O método de Aoki-Velloso foi elaborado considerando correlações com o ensaio CPT, porém como não é muito utilizado no Brasil, o valor de da resistência de ponta qc, pode ser substituído por uma correlação com o NSPT através de uma fator k, que depende do tipo de solo. Os fatores F1 e F2 são fatores correção de escala devido a diferença do comportamento entre a estaca e o ensaio do cone e a influência do método executivo, tipo de estaca
O método de Décourt-Quaresma (1978) e atualizado por Décourt (1996), leva em consideração o NSPT e introduz os fatores e ,à resistência lateral e de ponta, respectivamente para a utilização da equação para o uso em estacas escavada, estaca hélice contínua, estaca raiz e estacas injetadas sob pressão, uma vez que o método foi elaborado com base em resultado de provas de cargas executados em estacas pré moldadas e estaca Franki.
Lembre-se sempre que ao iniciar um empreendimento, deve-se antes de tudo realizar uma sondagem à percussão no local para verificar o tipo de solo e a capacidade de carga. Após a análise das sondagens e das cargas da estrutura, um projeto de fundações deve ser realizado por um engenheiro civil capacitado.
